Indikator 3590EGTB8

Opis

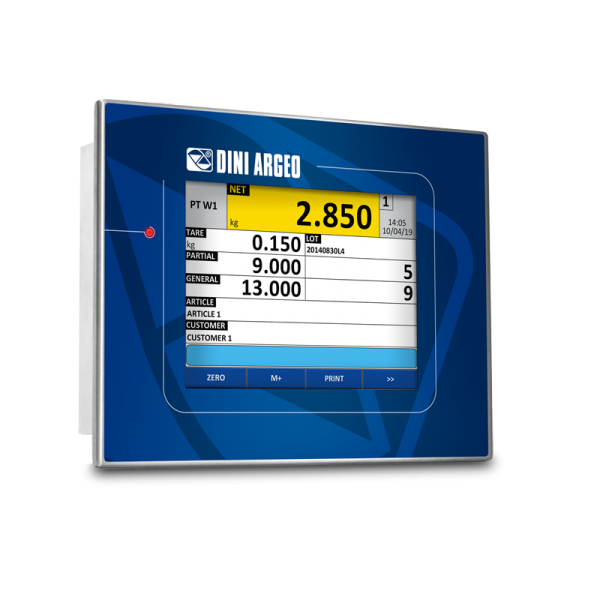

Panelni digitalni indikator teže 3590EGTB8 serije “TOUCH” 8″ proizvajalca Dini Argeo z velikim 8-palčnim zaslonom na dotik, sprednjo ploščo iz nerjavečega jekla in standardnimi Ethernet priključki.
Indikator ima področje za razvoj posebnih aplikacijskih programov, integriranih programov za opdravljanje napak in orodij za računalniško programiranje. Zahvaljujoč popolnoma prilagodljivemu delu zaslona, to omogoča vizualizacijo in hitro upravljanje vseh potrebnih podatkov o tehtanju, glavnih podatkov in prostih besedil, kar močno poenostavi delovanje uporabnikov. CE-M odobreno (OIML R76/EN 45501).

Lastnosti indikatorja

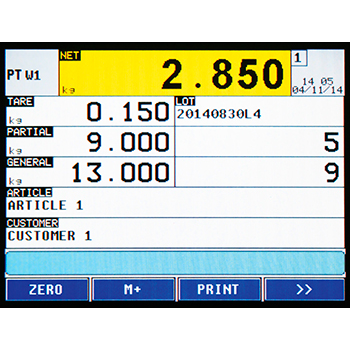

• osvetljen grafični zaslon s tehnologijo zaslona na dotik, lxh= 160×120 velikost v mm
• navedeno za uporabo z rokavicami
• večjezična programska oprema je na voljo v italijanščini, angleščini, nemščini, francoščini in španščini.
• možnost vnosa lastnega prevoda s pomočjo nove programske opreme “CUSTOM LANGUAGE TOOL”, ki jo lahko prenesete s področja DOWNLOAD na tej kartici
• opremljen je z vodotesnim tesnilom
• sprednja zaščita IP65
• sprednja plošča iz nerjavečega jekla z 8 pritrdilnimi točkami za največjo zaščito pred vodo in prahom
• celotne mere: 280x220x80 mm
• šablona za vrtanje: 188×252 mm
• 3-smerna zaslonska križna luč
• ura realnega časa in trajno shranjevanje podatkov
• vgrajen pomnilnik alibi, integriran na osnovni plošči
• reža za vgrajeni mikro SD za snemanje logotipov (na zahtevo)
• funkcije, ki so na voljo s pripomočkom DINITOOLS, tudi z oddaljenega (spletnega strežnika preko interneta)
  • konfiguracija, vnos podatkov in oblikovanje tiskanja
  • zapisovanje in arhiviranje vseh informacij v računalnik
  • popolno priklicanje konfiguracije
  • kalibracija instrumenta s številčno vrednostjo
  • prilagajanje zaslonov
  • razvojno okolje za prilagojene programe, ki uporabljajo določen programski jezik
• 24-bitni A/D pretvornik, 4 kanali, do 3200 konv./sek. in do 8 točk linearizacije signala
• 4 neodvisni analogni kanali (do 2 v različici E-AF03) za odčitavanje teže
• povezava z do 16 analognimi merilnimi celicami 350 Ohm (45 merilnimi celicami 1000 Ohm) in z glavnimi digitalnimi merilnimi celicami, ki so na voljo na trgu (mod. E-AF03)
• upravljanje najpogostejših digitalnih bremenskih celic za tehtnice (z vgrajeno programsko opremo AF03GT), tudi za aplikacije z odobritvijo CE-M
• do 10.000e OIML ali 3 x 3000e @ 0,3 µV/e CE-M zakonito za trgovansko uporabo
• do 1.000.000 prikazljivih delitev za notranjo tovarniško uporabo, z notranjo ločljivostjo do 3.000.000 točk
• povezljivost s tiskalniki in etiketirkami z možnostjo prostega programiranja formatov izpisa
• napajanje 12-24 Vdc

Glavna potrdila

• potrdilo o EU-pregledu tipa (45501:2015)
• OIML R76
• OIML R51-SRED
• OIML R134 (AF09)
• avstralsko potrdilo o odobritvi trgovine (NMI S788)

Programska oprema

• AF01: seštevanje in tehtanje formul (integrirano)
• AF02: štetje kosov/količin (dodatno)
• AF03: tehtnice – vhodno/izhodno vozilo (dodatno)
• AF04: statistično preverjanje predpakiranega blaga (dodatno)
• AF05: komuniciranje cen in industrijsko označevanje (dodatno)
• AF08: statično tehtanje koles in osi z 2 ali različnima ploščadima (dodatno)
• AF09: programska oprema za dinamično in statično tehtanje osi z 1 ali 2 platformama (dodatno)
• SERIJA1: sistemi za doziranje posameznih izdelkov pri nakladanju in razkladanju (dodatno)
• SERIJA: programska oprema za večkomponentne dozirne sisteme pri nakladanju in razkladanju (dodatno, priložena mora biti plošča IOEXPB)

Prilagojene aplikacije

• zaradi integriranega razvojnega področja lahko samostojno ustvarite popolnoma prilagojene aplikacije:
• programi tehtanja po meri glede na zahteve strank
• prilagojeni programi za tehtanje za zamenjavo terminalov v že obstoječih sistemih
• čarovniki, sporočila operaterja
• upravljanje serijskih vrat, prilagajanje protokolov
• popolno upravljanje digitalnih vhodov/izhodov
• zaporedne ali hkratne avtomatizacije
• vnos podatkov, arhivi po meri
• zahvaljujoč programabilnemu zaslonu na dotik lahko ustvarite vmesnike po meri za katero koli aplikacijo

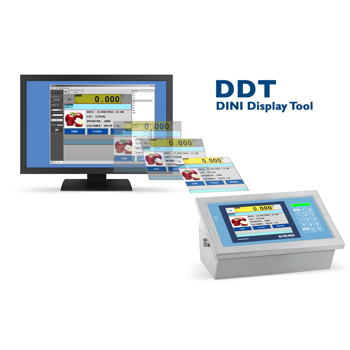

• “Dini Display Tool” je programska oprema za osebni računalnik, ki vam omogoča hitro prilagajanje zaslona na dotik

I/O oddelek

• 1 notranja vrata Ethernet kot standard (če je aktiviran, deaktivira ena serijska vrata) za povezavo z omrežjem podjetja.
• 1 USB vrata za shranjevanje podatkov na gonilniku USB (gonilnik ni priložen)

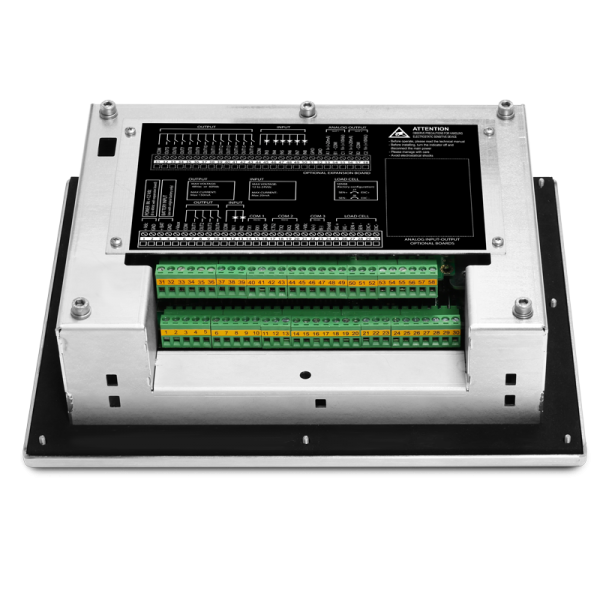

• 2 serijska vrata RS232 na vijačnih sponkah za povezavo s tiskalnikom, računalnikom, radijskim modulom in dodatnimi vmesniki
• 1 serijska vrata RS232/RS485 na vijačnih sponkah, za povezavo s ponavljalnikom uteži, oddaljeno tehtnico, čitalnikom značk ali digitalnimi obremenitvenimi celicami
• vgrajen vhod za emulacijo tipkovnice za bralnike črtne kode/značk ali zunanjo tipkovnico računalnika prek kabla s priključkom mini DIN (dodatno)
• 4 optično izolirani izhodi, razširljivi do 16 z dodatno ploščo
• 2 optično izolirana vhoda, razširljiva do 8 z dodatno ploščo
• zunanji Profibus ali Modbus/TCP, vmesnik (dodatno) za upravljanje avtomatizacije
• zunanji vmesniki Profinet, Ethernet/IP, EtherCAT, CANopen ali DeviceNet (dodatno, samo s standardnim programom za tehtanje AF01)
• Modbus RTU vmesnik
• izbirna povezava Bluetooth za hitro brezžično programiranje baz podatkov prek osebnega računalnika, pametnega telefona ali tablice.
• analogni izhod DAC16O potrebuje razširitveno ploščo IOEXPB.
