Oddajnik DGT4
0,00 €

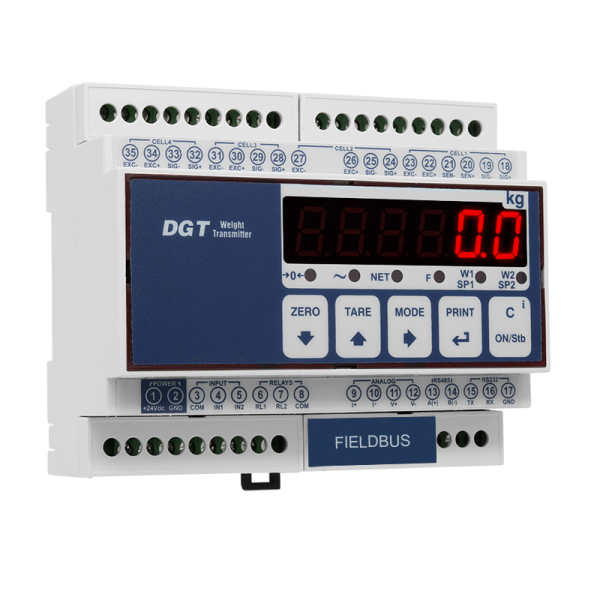

4-kanalni digitalni oddajnik teže DGT4 proizvajalca Dini Argeo, za prenos teže v PLC prek vodila, analognega izhoda ali RS485. Omogoča odčitavanje in diagnostiko vsake merilne celice ali vsake priključene tehtnice (do 4).
- Opis
- Modeli
Opis
4-kanalni digitalni oddajnik teže DGT4 proizvajalca Dini Argeo, za prenos teže v PLC prek vodila, analognega izhoda ali RS485. Omogoča odčitavanje in diagnostiko vsake merilne celice ali vsake priključene tehtnice (do 4).
Na voljo so naslednje različice: PROFINET I/O, ETHERNET IP, ETHERCAT, MODBUS TCP, CANOPEN, DEVICENET, PROFIBUS, ANALOGNI IZHOD, RS485
Odobritve: CE-M EN 45501, OIML R-76, OIML R-61 (MID), OIML R-51 (MID), avstralska odobritev

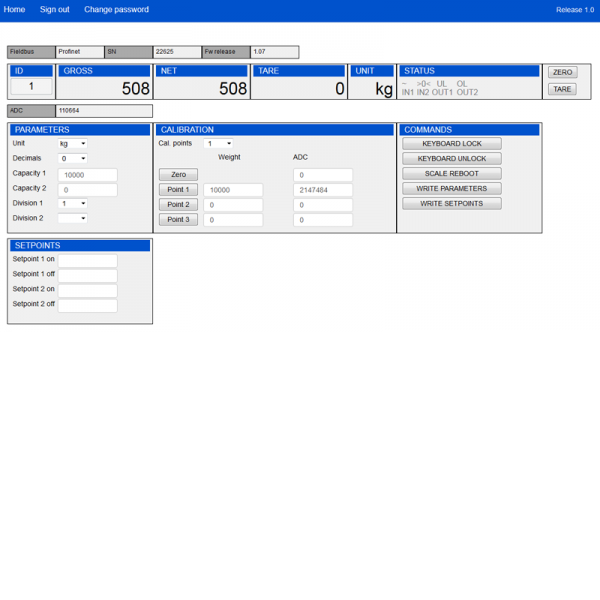

Vgrajeni spletni strežnik kot standard.
Lastnosti indikatorja
- napajanje: 12-24 Vdc
- pretvornik: A/D 24 bitov s 4 kanali

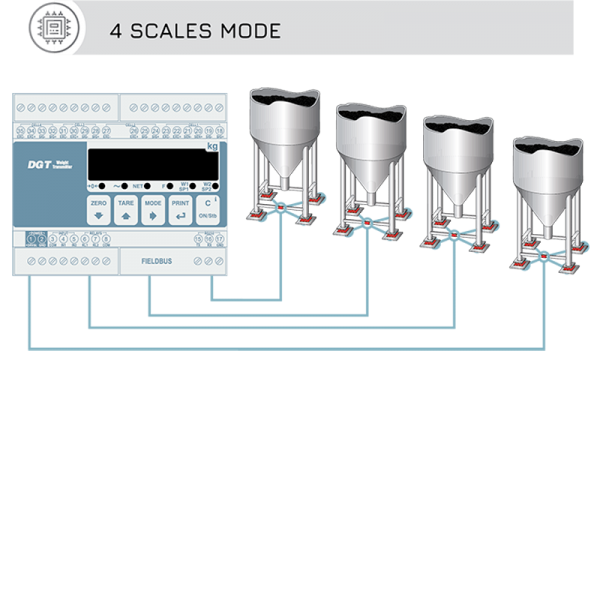

- največje število lestvic: 4
- priključek za obremenilne celice: 4 ali 6 žic (s senzorjem)
- načini delovanja:
- digitalna priključna omarica
- večstopenjski oddajnik
- hitrost pretvorbe: do 3200 konv./sek
- izbirna frekvenca vzorčenja: do 400 conv./sek
- prikaz: do 800.000 d
- občutljivost signala: 0,03 µV/d (0,03 µV/e)
- rešitev: 3.000.000 točk
- linearizacija: do 8 točk
- priključljive obremenilne celice: do 8 celic 350 Ω
- vodilo: odvisno od modela (glej tabelo različic)
- serijska vrata:
- RS232 za konfiguracijo iz računalnika z orodjem “Dinitools®”
- 1 vrata RS485 (mod. DGT4/DGT4 AN)
- analogni izhod: 16-bitni (model DGT4AN) z izbiro med 4-20 mA,
0-5 Vdc ali 0-10 Vdc - digitalni izhodi: n.2 nastavljiva IZHODA
- digitalni vhodi: n.2 nastavljiva VHODA
- certifikati:
- CE-M EN 45501
- OIML R76 (10000e o 3000 + 3000e)/R51/R61 MID
- UL seznam (na zahtevo)
- certifikat o EU-pregledu tipa (45501:2015)
- avstralsko potrdilo o odobritvi (NMI S788)
- ohišje: ABS, za Din bar (106 x 90 x 58 mm)
- kalibracija:
- teoretični (mVV)
- z utežmi vzorca
- na daljavo s spletnim strežnikom
- s tipkovnice
- iz računalnika z orodjem “Dinitools”
- funkcije tipkovnice:
- ničliranje
- tara
- način delovanja
- ročno tiskanje/pošiljanje podatkov
- vklop/počasno stanje pripravljenosti
- programske funkcije:
- nastavljena vrednost
- visoka ločljivost
- PEAK za zaznavanje najvišjih vrednosti
- Alibi spomin
- pretvorba merskih enot
- na voljo je različica vdelane programske opreme 7. 15, ki jo lahko prenesete z območja DOWNLOAD:
- neto/bruto
- seštevanje teže
- formulacija
- štetje
- tehtanje in pridržanje tovornjakov znotraj/ven
- tipkovnica: mehanska s 5 številkami
- zaslon: 13 mm rdeča LED dioda
Glavna potrdila
- CE-M EN 45501
- OIML R76
- OIML R61 – MID
- OIML R51
- avstralsko potrdilo o odobritvi (NMI S788)
I/O oddelek
- dvosmerni priključek RS232/C, ki ga je mogoče konfigurirati za povezavo z zunanjimi enotami
- dvosmerna vrata RS485 ali RS232/C, ki jih je mogoče konfigurirati za omrežno povezavo
- serijski vmesnik PROFIBUS (model DGTQPB)
- 2 izhoda fotomagnetov, z možnostjo C4OUT jih je mogoče razširiti na 6: 150 mA 48 Vac / 150 mA 60 Vdc (NO), z nastavljivimi funkcijami
- 2 optično izolirana vhoda s fotoupornikom: 12÷24 Vdc, min. 5 mA – max. 20 mA, z nastavljivimi funkcijami
- 16-bitni analogni izhod (model DGTQAN) 4-20mA / 0-5Vdc / 0-10Vdc po izbiri
- največja obremenitev izhodnega toka: 300 Ohm
- najmanjša obremenitev izhodne napetosti: 1k Ohm
Možnost Master/repetitor
- poseben program za uporabo indikatorja kot univerzalnega repetitorja teže ali kot repetitorja za več meril (MASTER) v kombinaciji z DFW/DGT/MCW.
- načini funkcioniranja:
- večkratni repetitor (MASTER):
funkcija, ki omogoča ponovitev do 32 neodvisnih tehtnic z možnostjo upravljanja njihovih funkcij ali prikaza in tiskanja vsote uteži vseh tehtnic - UNIVERZALNI repetitor teže:
funkcija, ki omogoča ponavljanje teže katere koli tehtnice s pomočjo konfiguracije vhodnega niza
- večkratni repetitor (MASTER):
Model | Košarica |
---|---|
DGT4 | |
DGT4AN | |
DGT4ETHIP | |
DGT4PRONET | |
DGT4PB-1 | |
DGT4ETHCAT | |
DGT4CANOP | |
DGT4DEVNET | |
DGT4MODTCP |
